雙電源自動切換開關的分類

1、ATS和STS

STS（Static Transfer Switch），靜態開關，又叫靜態轉換開關，為電源二選一自動切換系統，第一路出現故障后STS自動切換到第二路給負載供電（前提第二路電正常且和第一路電基本同步），第二路故障的話STS自動切換到第一路給負載供電（前提第一路電正常且和第二路電基本同步），適合用于UPS-UPS，UPS-發電機，UPS-市電，市電等任意兩路電源的不斷電轉換，以上所有電源間都需要同步裝置已保證兩電源基本同步，否則STS無法切換。

（1）STS靜態切換開關

主要由智能控制板，高速可控硅，斷路器構成，其標準切換時間為≤8ms，不會造成IT類負載斷電，既對負載可靠供電，同時又能保證STS在不同相切換時的安全性。

（2）ATS自動轉換開關

ATS也稱ATSE（是Automatic transfer switching equipment的英文縮寫），自動轉換開關。 ATS主要用在緊急供電系統，將負載電路從一個電源自動換接至另一個（備用）電源的開關電器，以確保重要負荷連續、可靠運行，ATS為機械結構，轉換時間為100毫秒以上，會造成負載斷電。適合照明、電機類負載，其中負荷開關派生的自動轉換開關采用雙列復合式觸頭、傳動機構、微電機預儲能、以及微電子控制技術，基本實現了零飛弧，驅動電機為聚氯丁橡膠絕緣濕熱型電機，裝有安全裝置在超出110℃溫度和過電流狀態時自動跳閘，待故障消失后即自動投入工作，很大程度保證了開關壽命。

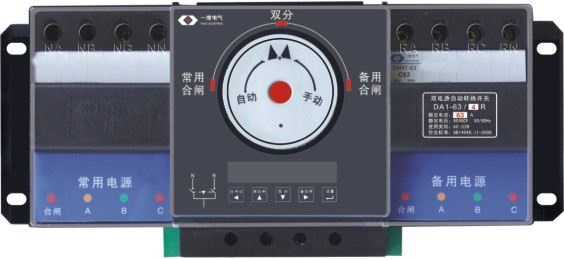

2、雙電源自動切換開關主要分為PC級雙電源開關（整體式）和CB級雙電源開關（雙斷路器式）

（1）PC級雙電源自動切換開關

PC級雙電源自動切換開關能夠接通、承載、但不用于分?jǐn)喽搪冯娏鞯碾p電源，雙電源若選擇不具有過電流脫扣器的負荷開關作為執行器則屬于PC級自動轉換開關，不具備保護功能，但其具備較高的耐受和接通能力，能夠確保開關自身的安全，不因過載或短路等故障而損壞，在此情況下保證可靠的接通回路。

（2）CB級雙電源自動切換開關

CB級雙電源自動切換開關配備過電流脫扣器的雙電源，它的主觸頭能夠接通并用于分?jǐn)喽搪冯娏?，雙電源應選擇僅具有短路電流脫扣器的斷路器作為執行器則屬于CB級自動轉換開關，具備選擇性的保護功能，能對下端的負荷和電纜提供短路保護，其接通和分?jǐn)嗄芰h(yuǎn)大于使用接觸器和繼電器等其他元器件。

雙電源自動切換開關操作規程

1、當因故停電，且在較短時間內無法恢復供電時，必須啟用備用電源。

（1）切除市電供電各斷路器（包括配電室控制柜各斷路器，雙電源切換箱市供電斷電器），拉開雙投防倒送開關至自備電源一側，保持雙電源切換箱內自備電供電斷路器處于斷開狀態。

（2）啟動備用電源（柴油發電機組），待機組運轉正常時，順序閉合發電機空氣開關、自備電源控制柜內各斷路器。

（3）逐個閉合電源切換箱內各備用電源斷路器，向各負載送電。

（4）備用電源運行期間，操作值班人員不得離開發電機組，并根據負荷的變化及時調整電壓、廠頻率等，發現異常及時處理。

2、市電恢復供電時，應及時做好電源轉換工作，切斷備用電源，恢復市電供電。

（1）按順序逐個斷開自備電源各斷路器，順序是:雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙投開關撥至市電供電一側。

（2）按柴油機停機步驟停機。

（3）按順序，從市電供電總開關至各分路開關逐個閉合各斷路器，將雙電源切換箱自市電供電斷路器置于閉合位置。

3、檢查各儀表及指示燈指示是否正常，啟動變壓器內冷卻風扇?；痉诸?/font> 雙電源自動轉換開關(以下簡稱雙電源)是采用塑殼斷路器與負荷開關二大類型以下是二種產品介紹。
