1、 功能介紹

  大金控制網關可連接大金家用空調、大金商用空調（VRV空調），通過RS485端口與主機對接，與集中管理系統的通訊協議支持MODBUS-RTU和VRV自定義私有協議。

  大金控制網關自帶WEB功能，通過網線連接到電腦上后，無需在電腦上安裝軟件，通過IE、谷歌、火狐等瀏覽器即可查看該模塊所連接的空調數量、狀態，并可以控制空調。同時，通過頁面上的數據收發窗口，可同步看到監控空調時的收發數據內容，弱電集成方可參照此收發內容進行集成軟件開發，極大地方便了對接調試。

2、規格尺寸

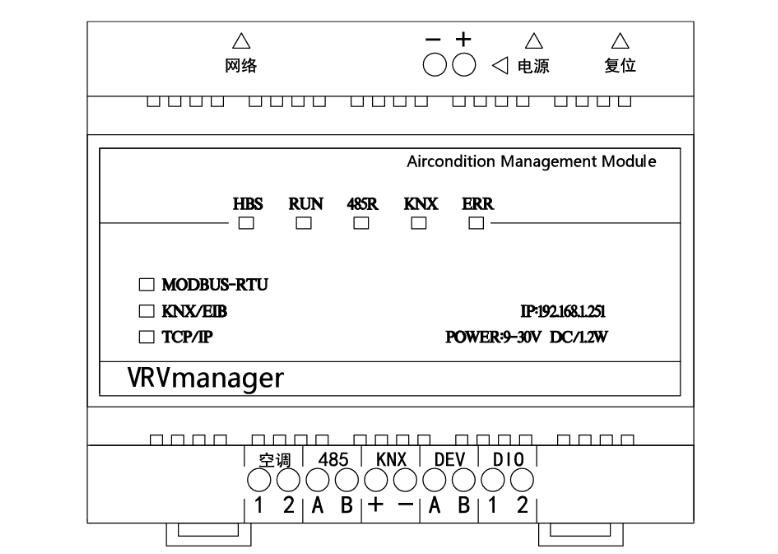

2.1外形尺寸

  本模塊采用 安裝孔固定、貼墻安裝的方式，外形尺寸為140（長）×90（寬）×40（高）

2.2電氣參數

3、接線方式

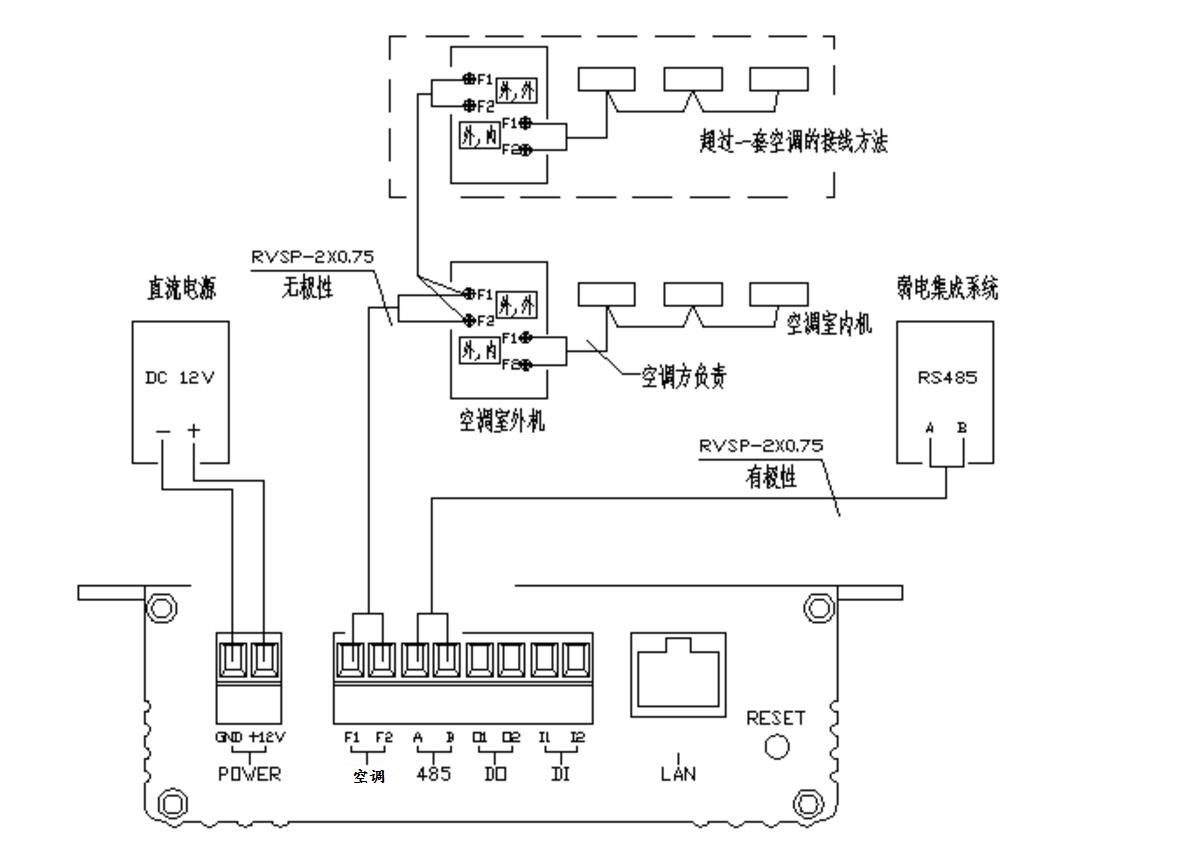

   大金控制網關通過2芯線連接到空調系統室外機上（外F1、外F2），進而與該空調系統內所有的室內機通訊，實施監控。從空調室外機到VRV的屏蔽雙絞線要求 線徑0.75mm2以上，總長不超過1000米，可由 空調施工方預留 或 后期增設。VRV與弱電集成系統之間的通訊也采用雙絞線（RS-485）實現，該通訊線的參數要求及施工細節請根據模塊與弱電集成系統之間的位置及RS-485總線規范確定。

   對于大金空調，與該模塊相連接的2芯線壓接在 室外機標識“F1，F2外-外”的接線端子上（無極性區分），標識“F1，F2外-內”及“Q1，Q2”的接線端子需要由空調廠家人員接線.

4、空調地址設定

  為了準確定位、監控到每臺室內機，需要對VRV空調的室內機設定地址。大金空調地址在連接好該模塊并通電后，在空調室內機有線遙控器上設定。

5、通訊協議

  大金控制網關RS485端口的通訊參數設置如下：

  通訊協議同時支持 標準MODBUS(RTU) 和 自定義協議，根據現場情況，可選擇使用某種協議中的某一功能，也可以將不同協議、不同功能混合使用。

監測功能
1、運轉/停止 室內機的運轉/停止?fàn)顟B(tài)
2、運轉模式 制冷，制熱，送風，除濕(取決于室內機的性能)
3、設定溫度 室內機的設定溫度
4、室內溫度 室內機的吸氣溫度
5、風量 LL,·L,·M,·H,·HH·(取決于室內機的性能)
6、強制停止?fàn)顟B(tài) 強制停止室內機的狀態
7、異常 故障、警告的異常代碼

控制功能
運轉/停止 控制室內機的運轉/停止
運轉模式 制冷，制熱，送風，除濕 (取決于室內機的性能)
設定溫度 制冷/制熱的設定溫度
風量 LL,·L,·M,·H,·HH·(取決于室內機的性能)

檢索系統信息
1、通訊狀態
2、室內機連接 多少臺室內機已連接，并且每臺室內機的網絡地址
